针对刹车盘自动化出产线的组线设计，，manbet官网智能设备有限公司对市场进行了比力具体的调查，，针对产品市场的需要和此刻出产厂商的出产需要，，蕴含现有出产线的各类大局，，结合国内外的一些技术，，做了以下机械加工出产线的设备组线出产规划：：：

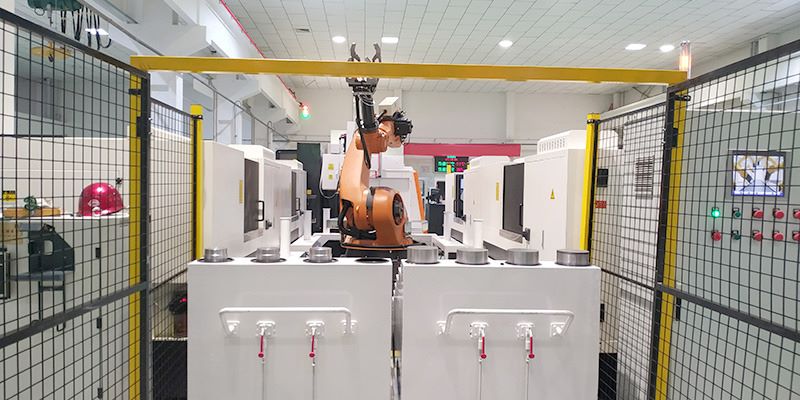

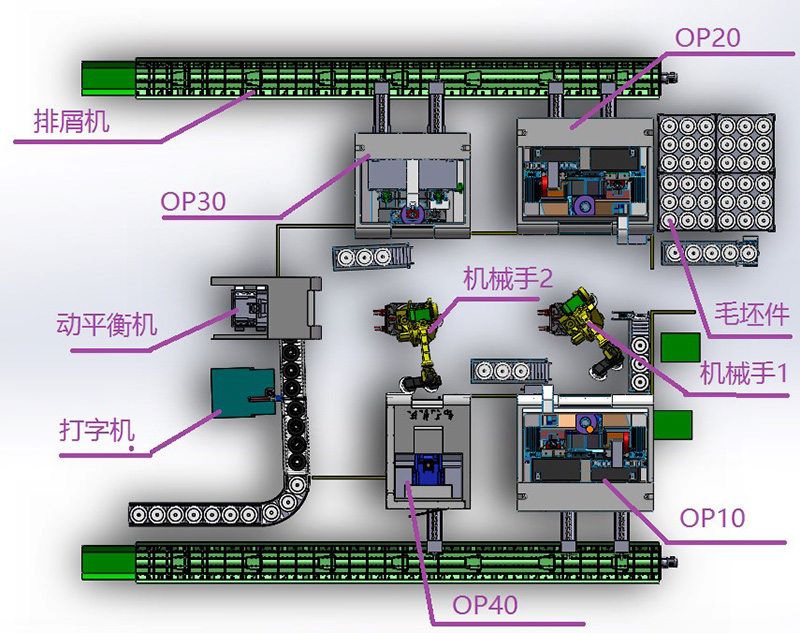

单条机械手出产线的组成（如上图）：：：两台双工位粗精一体立车加工机床（LYV-SD500A）OP10和OP20、、一台钻攻加工中心（LV850）OP30、、一台立式车磨一体机床（CMFK-L450）OP40、、一台动平衡仪，，一台气动或者激光打字机串线组合，，蕴含两台150KG六轴机械手臂和辊道线进行搬运装卸运输工件。

2.1、、首先由上序把放有刹车盘毛坯的料框放到指定地位，，机械手1自动抓取工件装夹到双立柱刹车盘数控立车OP10上进行加工；

2.2、、刹车盘毛坯装夹到OP10上后，，工件到位信号检测，，卡盘进行工件自动装夹，，卡盘夹持工件风道一端进行另一端的车削；

2.3、、OP10进行盘面的粗精一体加工，，加工结束由机械手抓取下料；并放上另一个工件；

2.4、、机械手由OP10设备下料后进行翻转，，再送到OP20装夹，，进行盘面的粗精一体加工，，加工结束后由机械手抓取下料，，并放上另一个工件加工，，加工好的工件进入下一道工序；

2.5、、刹车盘双端面加工结束后，，由机械手抓取送入OP30钻攻加工中心进行分度打孔加工；

2.6、、钻攻中心加工结束后由机械手抓取送入OP40刹车盘车磨一体机进行盘面精磨，，机械加工序结束；

2.7、、磨面实现后，，由机械手抓取送入运送辊道，，自动进入动平衡检测校对仪进行检测校对，，合格后进入下一工序，，不合格则进入废料辊道；

2.8、、动平衡检测结束，，自动送入打字机进行打标处置；

2.9、、打标实现后，，自动送入下料辊道，，而后由人为摆放到料框内，，至此所有加工检测工序结束。

单机介绍和配置：：：

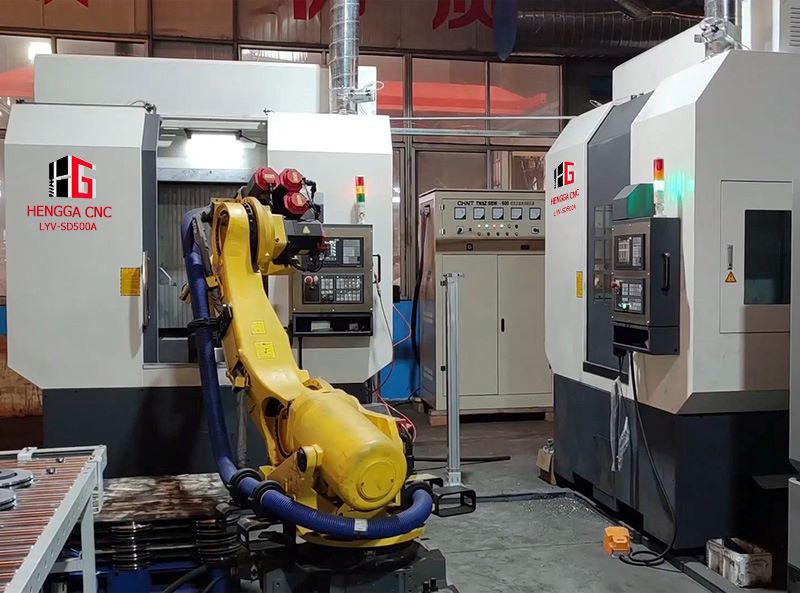

LYV-SD500A双立柱刹车盘数控立车（OP10、、OP20）为我公司研发出产的全数控立式车床，，针对盘、、榖类工件的粗精一体加工拥有高效、、高精的良好品质；设备建设驰名品牌的独立主轴，，既可高转速，，又拥有大扭矩高精度；进给部件选取重载荷的丝杠导轨，，设有高关闭性的多层级防护，，使加工越发不变和经久耐用；选取双刀架加工技术，，可独立加工，，也能够双刀架同步加工，，真正实现粗精一体跟刀加工技术，，刀架可选配双立柱单排刀和双立柱或双排刀结构，，合用于分歧的产品和分歧的客户需要；可凭据客户要求选取发那科系统、、新代系统、、凯恩帝等国内国外数控系统装置操作。自动门职能即可进行单机使用，，又可实现多机组线的机械手自动高低料职能。

数控钻攻中心OP30

此款钻攻中心拥有高刚性、、高不变性的优势，，即可急剧钻、、绞、、攻加工，，又拥有铣沟槽职能；换刀速度快而正确，，设备不变机能良好，，即可单机运行加工，，又可联机进行自动线的组合加工，，是刹车盘行业性价比都比力高的一款机型。

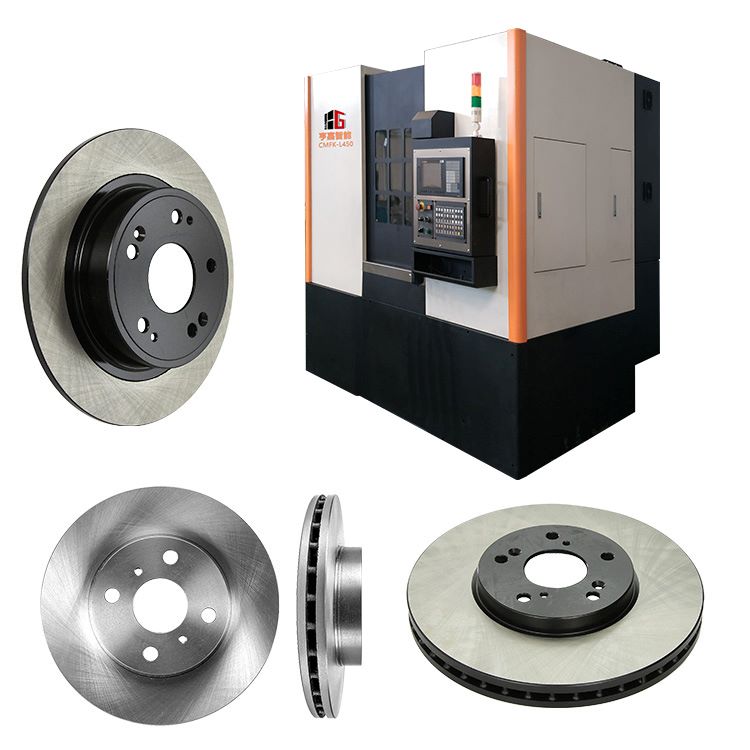

刹车盘车磨一体机OP40

CMFK-L450刹车盘车磨一体机是一款专门针对刹车盘行业研制出产的机床，，集车磨一体，，重要是加工刹车盘经过车加工后要求磨花工序的机床，，能够先对盘面的双面车加工，，继而进行盘面的磨花加工，，一次性装夹实现多工序加工。

设备建设专用的磨床主轴，，拥有运行不变，，加工精度高、、加工效能高的良好机能，，即可单机运行加工，，又可联机进行自动线的组合加工，，是刹车盘行业性价比都比力高的一款机型。

该组出产线的设计重要针对机械加工和后序动平衡和打字工序的设计和布局，，凭据市场需要分歧和各客户的分歧需要而设计，，建议组线设备：：：2台LVY-SD500A双立柱刹车盘数控立车；1台CMFK-L450刹车盘车磨一体机；1台LV850数控钻攻中心；1或2台机械手。
